微納光學結構色的多產業應用
發布時間：
2021-01-11 14:13
來源：
www.blackeagleblackeagle.com
一、顏色
在生物體系中，主要的顏色來源有兩大類，色素色和結構色。
對于結構色，生活中最常見的例子可能是光盤：從不同角度看一張光盤，我們能看到不同的顏色。這種隨觀察角度改變而變化的顏色叫虹彩色。把光盤放到顯微鏡下，我們可以看到光盤表面規則排列的微小結構，這些結構也就是光盤上記錄的數據。正是因?yàn)檫@些微小結構，造成了光盤的結構色。
但并不是所有結構色都是虹彩色。比如東藍鴝藍色羽毛的顏色也來自結構色，但不會隨觀察角度改變而改變。這種藍色是由無規則的微觀結構使光發生散射造成的。
形成結構色的四種方式：
第一種結構色產生的機理是光的單層薄膜干涉， 生活中經?？吹降睦邮怯湍ぴ谒娴念伾?。不同顏色的光在不同入射角度、不同的油膜厚度發生干涉，就造成了油膜的豐富色彩。
第二種結構色的產生機理是光在多層薄膜中發生干涉， 多層薄膜是由兩種折射率不同的物質交替疊加而成。
第三種結構色是由光子晶體 造成的，所謂光子晶體就是由兩種折射率不同的物質周期性排布形成的微觀結構。比如孔雀羽毛的結構色來自羽毛內部的光子晶體結構

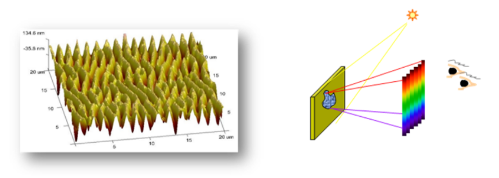

第四種結構色是光柵衍射造成的，光柵結構通常采用激光直寫、全息干涉、離子/電子束光刻、數控加工（CNC）等方法制備。光柵線條間距通常在幾微米甚至幾百納米量級，通過調控光柵周期、角度、深度、折射率、占空比等參數，實現對光的衍射、散射作用形成結構色。
二、結構色的應用現狀
1、智能顯示結構色薄膜材料復旦大學材料科學系教授武利民團隊將直徑為數微米至十幾微米的聚合物膠體微球，組裝到普通透明聚合物膠帶的黏膠 層上成單層微球陣列，首次研發了一種既具有逆反射又具有隨角異色和隨角不變色的智能響應結構色薄膜材料，并揭示了其智能響應結構色的形成機制。
這種逆反射結構色薄膜可應用于夜間交通反光標牌或廣告牌時，由于車燈照明的方向和司機的視角處于同軸，司機從遠到近可觀察到均一、鮮艷的反光顏色；而路邊的行人由于視角和車燈照明方向處于不同軸，隨著車輛由遠及近可觀察到不斷變化的反光顏色，如下圖所示，從而可有效提醒行人（特別是佩戴耳機或聽力受損者）主動避讓后方的車輛，避免交通事故的發生。通過一定的照明和觀察方式，該薄膜或涂層還可實現其他的智能交通顯示功能，如具有交互式變色和閃爍功能的交通信號標牌等。

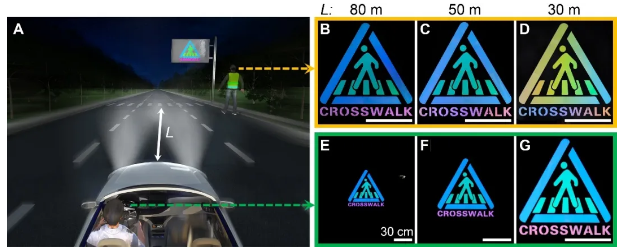

圖1.逆反射結構色薄膜制備的交通反光標牌在夜間道路上應用的示意圖，以及車輛距離標牌不同距離L時（80米、50米、30米）（B-D）行人視角和（E-G）司機視角的照片。
圖2. 行駛中的車輛離由遠及近80米，40米，15米和10米時（A-D）司機視角和（E-H）行人視角的廣告牌變化。
產生這種新穎光學現象的原因在于聚合物膠體微球與透明膠帶之 間形成了一種獨特的基于氣墊微球/聚合物的雙層微結構，當白光光束從薄膜無微球一面入射時，光線會在微球陷入部分和未 陷入部分的半球界面上，分別發生薄膜干涉和全內反射效應，從而依次實現智能結構色產生和逆反射的效果。通過調節微球 的粒徑可以控制空氣層的厚度，從而產生不同顏色的結構色。
2、紡織品結構生色結構生色紡織品，由于在著色過程中沒 有色素或者染料的參與，不存在褪色現象，無需耗 費大量水資源進行漂洗的同時也避免了富含的色素、染料與印染助劑的廢水排放造成的資源浪費， 為生態綠色污染整治提供了新思路。

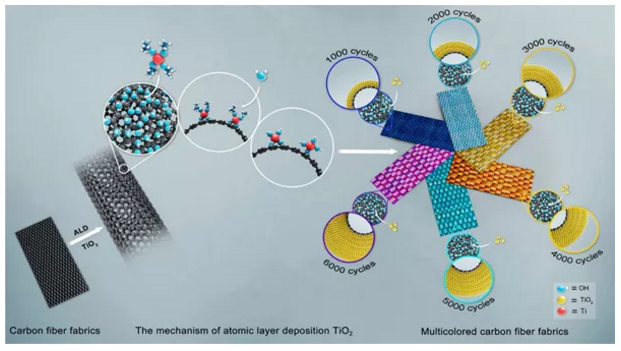

湖北大學王世敏教授和武漢紡織大學徐衛林教授等指導的研究團隊研究出一種有效、易操作的碳纖維織物著色方法，不僅顏色可調，還具有優良的耐洗滌性能。這項研究已經發表在國際材料科學領域頂級期刊《ACSNano》
相較于傳統的著色劑，這些完全由結構賦予紡織品顏色的方法，具有顏色水不褪色、環境友好的優點，可作為一種新型著色劑，在紡織品染整、涂料、印刷等方面有非常廣泛的應用前景，這對實現綠色健康的生活具有重要的意義。外界環境因素，如酸堿性、濕度、溫度、應力等，會對結構生色紡織品中特殊的周期性物理結構有一定的調控作用，由此隨外界環境因素的變化產生不同顏色的結構色。這種利用外界環境因素變化在可見光范圍內動態調控顏色的技術，為傳感器濕度、溫度、酸堿度探測設備的發展提供了新的思路。此外，還可利用光散射中光強對結構生色的影響以及結構色對觀察角度的依賴性，對隱身材料的制備提供了一種新思路，例如基于光子晶體結構制得的結構色纖維可用做鈔票真?zhèn)螛?biāo)志。
3、結構色油滴
美國賓夕法尼亞州立大學的研究人員是在研究一類特殊的油滴時發現這種新的結構色機制的。他們將兩種不溶于水但又彼此不互溶的有機物液體分散到水中，形成的油滴并非均勻的球形，在油滴中兩種有機物交界處會形成一個彎曲的液面。隨后他們發現，在光的照射下，本應無色的液滴的邊緣卻呈現出絢麗的色彩。研究人員通過實驗和理論模擬確認了顏色的成因：由于油滴內上方密度較小的液體折射率高于下方密度較大的液體，當光從上至下照射進油滴時，會在兩種液體的界面處發生全反射，即入射光全部被反射，不會發生折射進入另一種介質。由于曲面的存在，經過多次全反射后，照射到液滴不同部位的光會出現光程差，從而發生干涉，進而導致油滴呈現出特定的顏色。

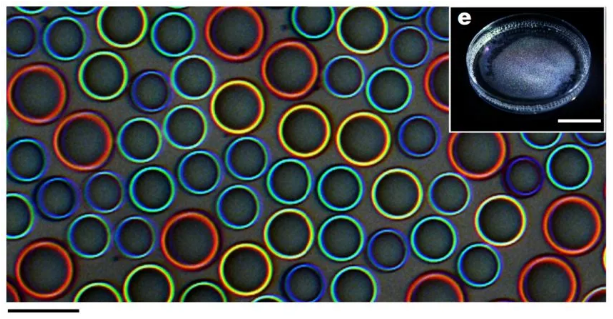

油滴呈現出的結構色。圖中標尺為100微米（大圖）和2厘米（小圖）
研究人員進一步發現，改變油滴中兩種液體交界處曲面的形狀時，油滴呈現的結構色也會發生變化，這使得新的顯示技術成為可能。例如他們?cè)谒屑尤肓艘环N特殊的表面活性劑，其化學結構會在紫外線照射下發生變化，而這又進一步影響油滴中的曲面形狀。如果選擇性地照射液體中某些區域，就可以得到兩種不同的顏色，從而呈現出特定的圖案。

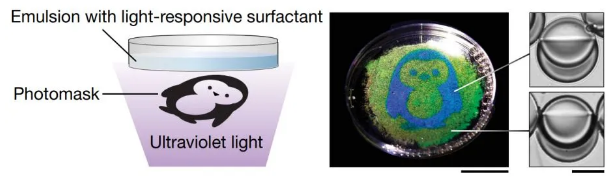

改變油滴中液面的形狀會改變油滴的結構色，從而在液面上呈現一定的圖案。圖中標尺為2厘米（中圖）和50微米（右圖）

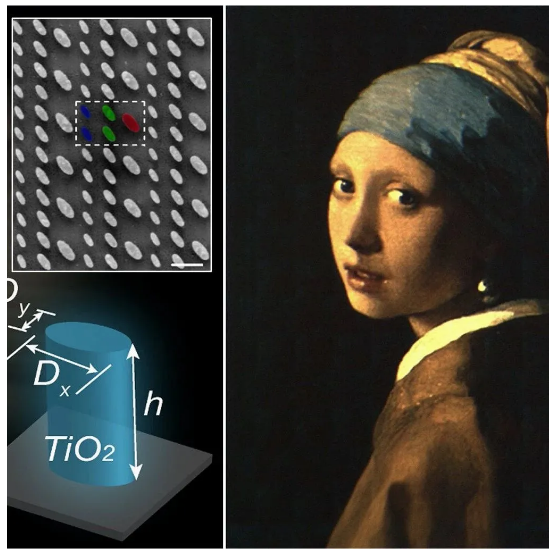

4、光學信息加密南京大學的徐挺教授和陸延青教授帶領其課題組，聯合美國國家標準與技術研究院的研究人員，合作完成一項利用自然光結構色來繪畫的實驗，他們超高精度地復現了十七世紀荷蘭藝術家揚·維米爾的傳世畫作《戴珍珠耳環的少女》。

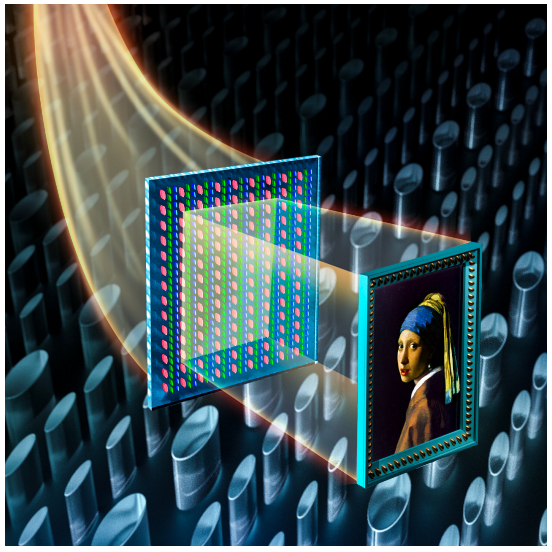

這幅“畫”的實際尺寸只有一毫米左右，需要通過顯微鏡才能觀察到細節；此外“繪畫”沒用任何顏料，僅靠微納結構材料對光的折射轉化，就為整幅畫精確涂上了應有的色彩；而且首次實現了對光色明暗過渡的控制，讓整幅畫看上去更加富有立體感。
研究人員表示首先這是一種特殊的加密信息存儲方式，可以通過控制光的不同波長輸出和投射轉化，把圖像或文字存儲到一個玻璃片上，由于每一個像素都是納米級的，保存的信息會非常豐富。
其次，實驗需要通過特殊偏光濾鏡調節才能展現出一張清晰漂亮的畫，如果把這個濾鏡拿掉，那呈現出來的圖案是完全不一樣的，且由于這個微納結構的原始設計和制作相當復雜，很難去仿造，在一定程度上，該技術可以用來做高價值物品的防偽，給某些物品編碼圖像和文字，這個“防偽”標識只有通過一些特殊手段，才能看到它真實的樣貌。
5、微納結構色包裝（無墨印品、微納紋理）任何一個產品都離不開包裝，任何一個包裝也都離不開印刷，而過度印刷往往與綠色環保相悖，有些甚至是有害的。比如：印刷油墨中常使用乙醇、甲苯、二甲苯等有機溶劑。上述有機溶劑干燥后絕大部分都會被排放在空氣中污染環境，而殘留部分還會對消費者人體造成危害。特別是上墨面積較大、墨層較厚的印刷品，其殘留溶劑較多，在使用過程中釋放出的有毒物質污染空氣、危害人們的健康。
無墨印品認為，采用環保材料、工藝，并簡化工藝流程、減少環境污染、降低制造成本，是企業目前最大的剛需。
無墨印品是一種基于表面微納結構產生的光的反射、折射、衍射、散射等現象，用來表達圖像文字的色彩、反差、動態、立體等信息，也就是上面所說的結構色。這種微結構承載在玻璃、塑料乃至金屬板材上，可以局部或全部代替?zhèn)鹘y(tǒng)油墨印刷工藝。它不僅具有科技、時尚、環保、低成本等優勢，同時可以讓紋理更加精細、豐富和靈活多變。這不僅僅是一種技術層面上的突破，更重要的是一種觀念上的變革。
無墨印品藥包
無墨印品瑪卡酒包
無墨印品電子煙包

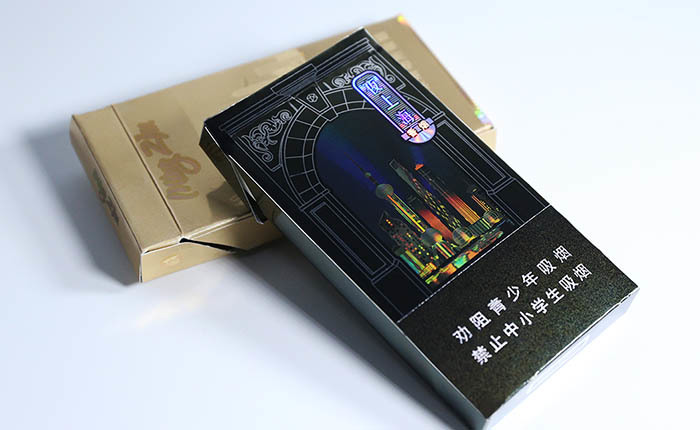

無墨印品煙包
蘇州印象科技將環保、時尚、防偽完美的融合起來，放棄了那種過分強調產品外觀設計上濃妝艷抹的油墨印刷，以一種更為負責任的態度和方法去創造包裝印品的新形態，用更簡潔、持久的造型使產品盡可能地延長其使用壽命，同時傳達綠色、人文的精神理念，為環保印刷包裝，為保障消費者安全做出自己的貢獻。
三、關于結構色的未來
結構色的應用還不止于此，作為一種顛覆性的色彩呈現技術，結構色所具有的獨特性，使其在印刷、顯示、噴涂、防偽等領域必將迎來廣闊的應用前景，在國防和軍事領域，它的應用更是潛力巨大。
利用獨特成色原理，推動隱身、偽裝等軍事技術變革。結構色是一種可以對光波（即電磁波）精細控制的色彩表達方式，可通過對電磁波頻率（波長）、振幅、偏振、自旋和軌道角動量等性質的調控，使它在隱身、偽裝、三維成像、頭盔式顯示、人工智能、虛擬增強和虛擬現實、光信息處理等方面展現出重要軍事價值。國外一家研究機構通過改變?nèi)玖现屑{米顆粒間距，讓其只吸收或散射特定顏色的光，在雷達甚至紅外偵測時能達到隱身的效果。這一被稱為“光子染料”的新型技術，若廣泛應用于軍事裝備噴涂，將帶來軍事隱身、偽裝等技術變革，從而極大提高軍事裝備的自身防護能力和軍事行動的隱蔽性。
通過對結構的精細設計，研制可穿戴智能裝備。結構色通常屬于多層微孔結構，通過精細設計，這種特殊結構可讓液體或氣體流入，并讓其實現內部循環，從而使貼身裝備在不同溫度、濕度條件下，仍具有優良的保溫和透氣性能。同時，可在軍服、偽裝材料表面引入周期性疏水或疏油顆粒，制造出兼具偽裝能力和防水防油能力的功能性服飾。
